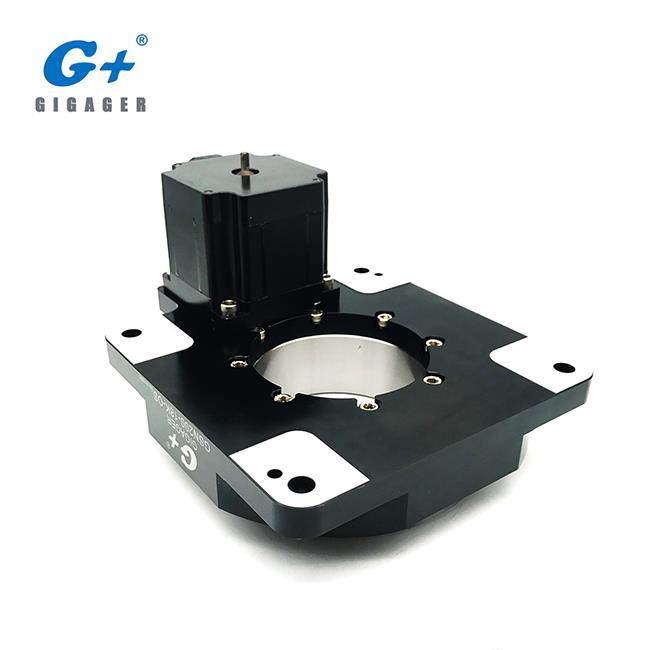

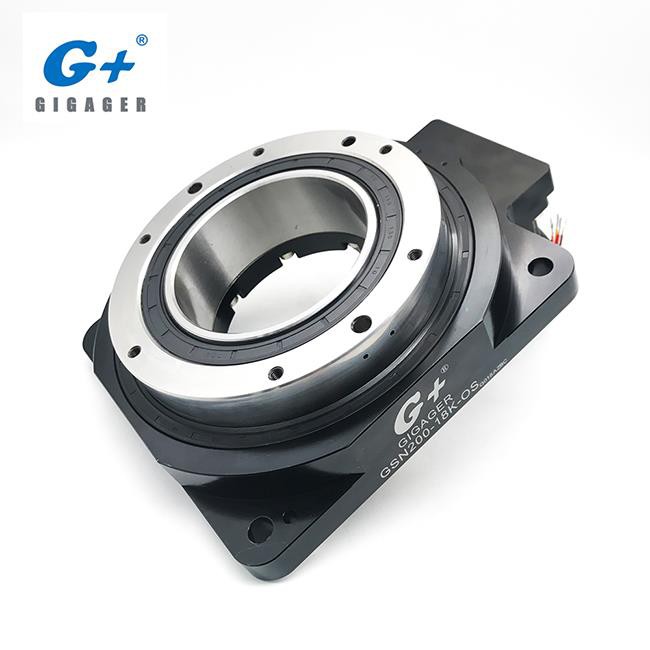

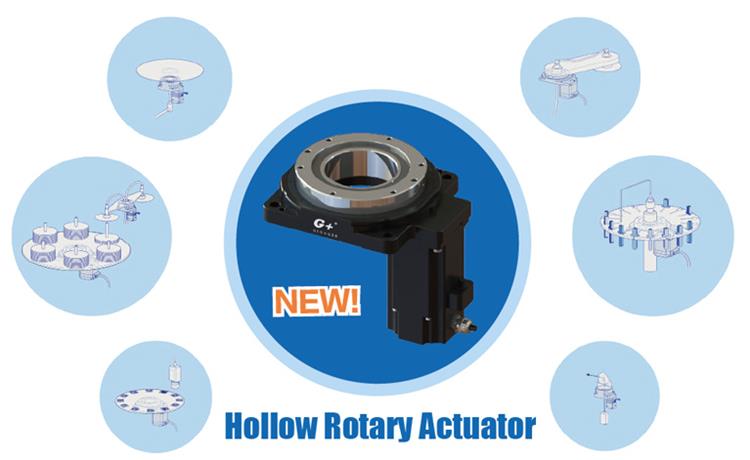

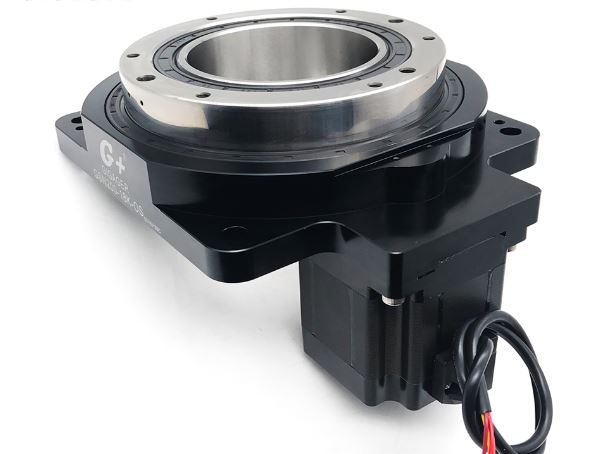

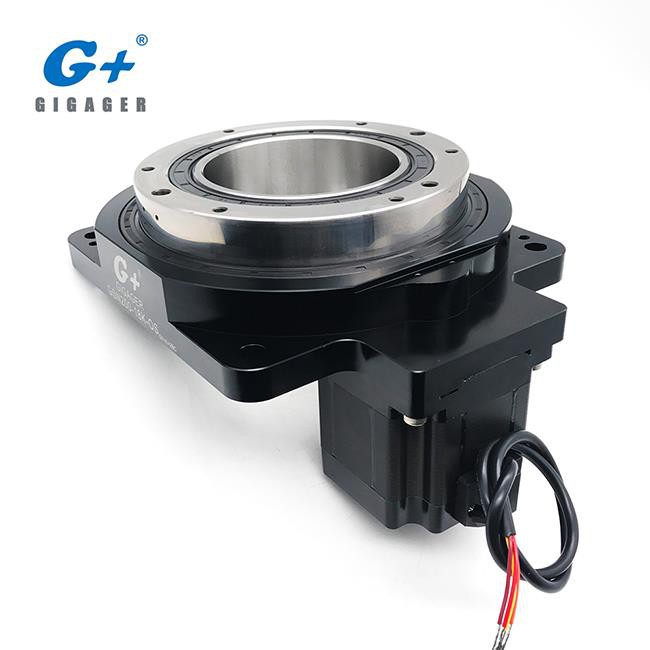

Sa a se modèl Hollow Rotary Actuator modèl GSN200-18K-eksplwatasyon an ak tab gwosè 200mm Kovèti pou rapò 1:18 ak motè louvri bouk riban. Kalite OS a GIGAGER Hollow Rotary Actuator se yon liy pwodwi ki konbine yon gwo frigidité twou Rotary tab ak yon dedye motè riban bouk louvri ak pake chofè. Li konsève fasilite nan itilize nan yon motè stepper, pandan y ap tou pèmèt pou pwezante trè egzat nan charj gwo inèsi.
1. Espesifikasyon nan modèl GSN200-18K-OS
Paramèt | ||
Motè Kalite | Dedye Open Loop Stepper Motor | |
,, Rotary platfòm kote yo pote | Kwa woulo Portant | |
Pèmèt tolèm | Nm | 50 |
Vitès akseptab | rpm | 40 (andigman Table) |
Kovèti pou rat | 1:18 | |
Moman nan inèsi | kg.m2 | 108160 × 10-6 |
Zewo axial chaj | N | 4000 |
Moman admisib nan chaj inèsi | Nm | 100 |
Pozisyon Presizyon | min | ≦ 2 |
Repeabilite | sec | ± 5 (0.001 °) |
Platfòm platfòm | mm | ± 0.005 |
Platfòm Konsantrisite | mm | ± 0.01 |
Pwoteksyon Ingress | IP | 40 |
Lifespan presizyon | H | 20000 |
Pwa | KG | 9.5 (ki gen ladan motè) |
Motè paramèt | ||
Dimansyon | mm | 86 |
Rated Voltage | V / faz | 3.36 |
Rated Kouran | Yon / faz | 5.6 |
Bobin enpedans | Ω / faz | 0.6 |
Bobin enduktans | mh | 5.2 |
Kenbe Torque | Nm | 9.5 |
Moman nan inèsi | g.cm2 | 2500 |
Longè Motor | mm | 96.5 |
Pwoteksyon Ingress | IP | 20 |
Etap Angle | 1.8 ° | |
Plon | 4 | |
Chofè | |
Antre Voltage | DC48V |
Kòmandman Kòmandman | Pulsasyon + Direksyon DC5V |

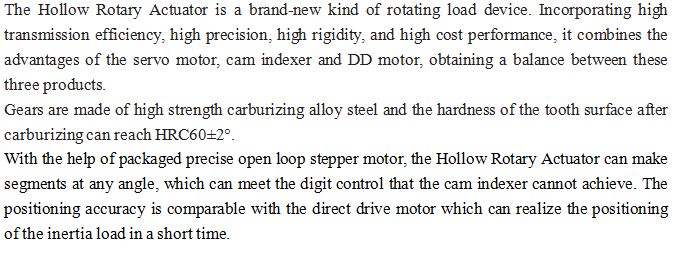

2. Ki sa ki Hollow Rotary Table la?

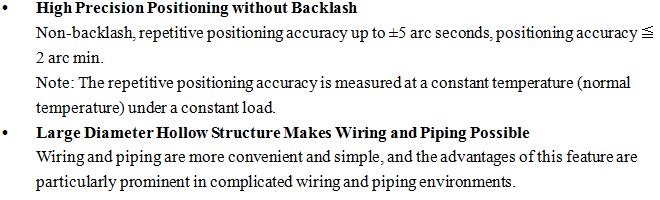

3. Ki sa ki pwodwi karakteristik nan OS tip Hollow Rotary Actuator?

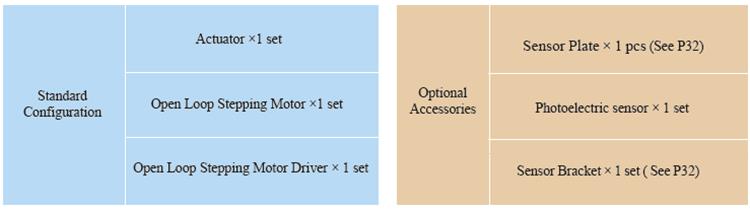

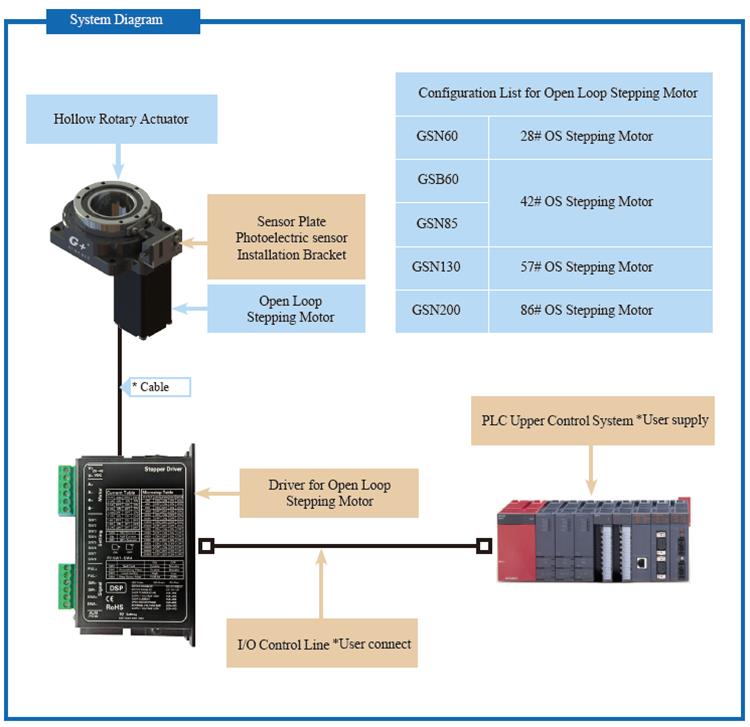

4. Sistèm konte genyen nan eksplwatasyon tip tiyo Rotary Actuator

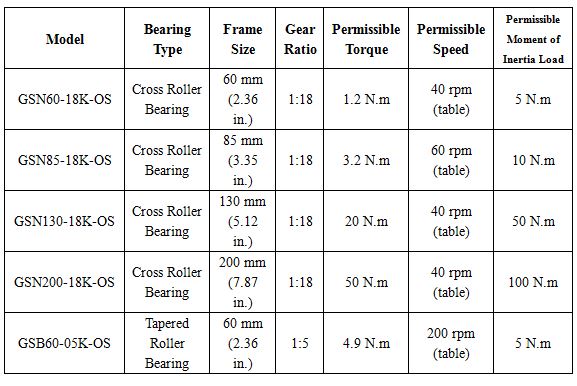

5. Konbyen modèl OS ki disponib?

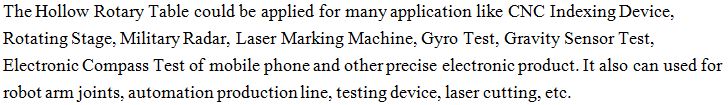

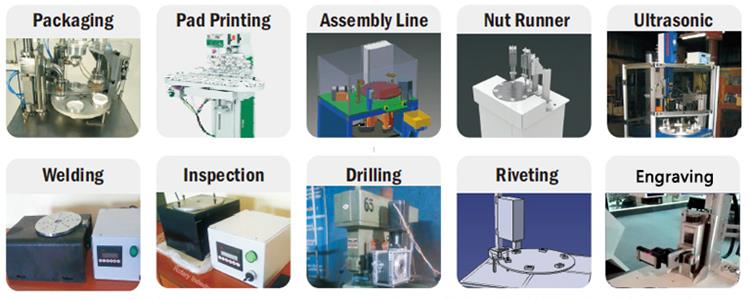

6. Ki kalite aparèy ta ka itilize avètisman Rotary Hollow?
Demo Videyo Link:
a. Demo pou tès Gyro https://youtu.be/PwKiObIMXRM
b. Demo pou Aks la 4yèm oswa 5yèm Aks https://youtu.be/L9gheXQ6zLc
Pou plis videyo, tanpri klike sou GIGAGER Youtube Chèn: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Ki jan yo chwazi modèl la bon pou Aparèy mwen an?
Pou plis enfòmasyon sou seleksyon modèl nan Hollow Rotary Aktuator, tanpri, al gade nan Paj Seleksyon ki gen konpòtman egzanplè nan Katalòg.

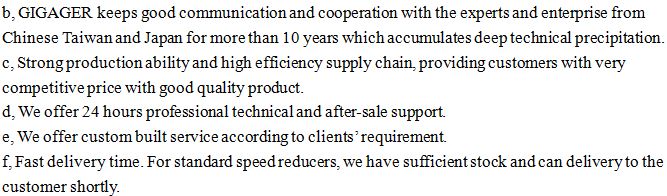

8. Poukisa chwazi GIGAGER?
9. FAQ
10. Enfòmasyon ki gen rapò

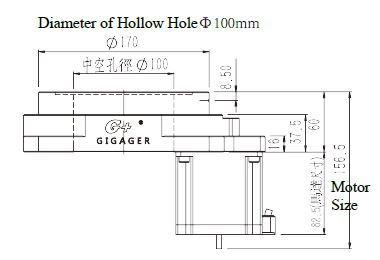

GIGAGER kre koupi actuators yo Rotary karakteristik yon gwo dyamèt twou kre (atravè-twou) ki ede diminye konpleksite nan fil elektrik ak kanalizasyon, senplifye konsepsyon ekipman yo. Hollow dyamèt arbr varye ant 28 mm ak 100 mm depann sou gwosè a ankadreman nan actuator la.

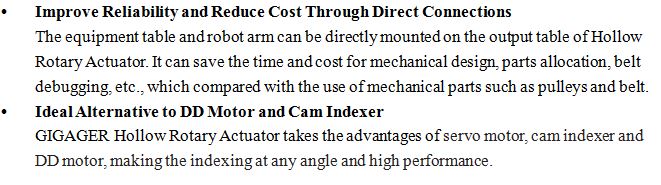

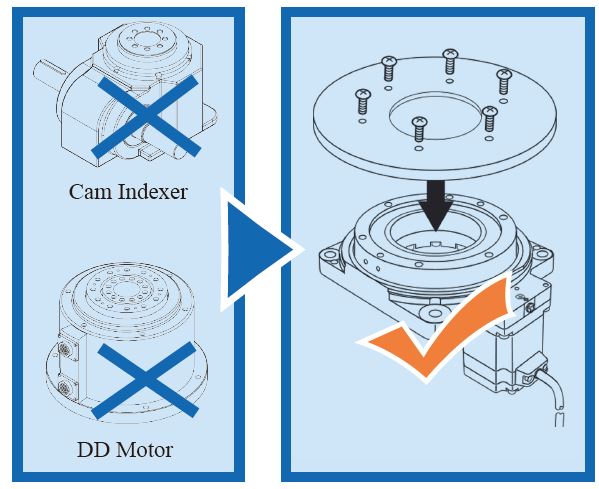

Tablo ekipman ak bra ka enstale dirèkteman sou tab pwodiksyon an. Sa a sove pri a nan desine yon mekanis enstalasyon, fè aranjman ki nesesè pati mekanik, ak ajiste tansyon an senti lè eleman tankou yon senti ak pouli yo itilize pou enstalasyon.
Avantaj nan travèse woulo bi
Eleman woule nan bi a woulo liv travèse yo jeneralman ranje nan yon modèl crisscross nan yon groove rasanbleman yon sèl pa wonn silendrik oswa kon, epi woulèt yo separe pa yon rétablir kwiv oswa yon spacer jeni plastik gen yon gwo wotasyon. Presizyon, kapasite chaj gwo, ti faktè fòm ak gwo vitès wotasyon ak frigidité, ak yon pakèt aplikasyon pou. Travèse woulo bi yo apwopriye pou jwenti robot endistriyèl, CNC rotary tab, DD motè, ekipman medikal ak lòt jaden.
1. travèse bi woulo ka fasil reyini nan tout direksyon nan arbr prensipal la. Li ka mas-pwodui nan normalisation ak serialization, e li se pratik yo rasanble epi itilize.
2. Kwa woulo bi ka kenbe tèt ak tou de radial Et axial charges, se konsa travèse kwa woulo bi ka senplifye pi plis pase plizyè ansanm de estrikti konbine pote.
,,, 3.,,,,,,,,, à portant à ak gwo efikasite wotasyon ak dispersion chalè ki ba, lubrification konsomasyon grès se ti.
4. Radial ak axial dimansyon de bi à bi kapab limite. Se poutèt sa, selon espas ki la, li se posib yo sèvi ak wo-presizyon ak segondè-rijidite sitiyasyon ak kondisyon pou ti espas.
